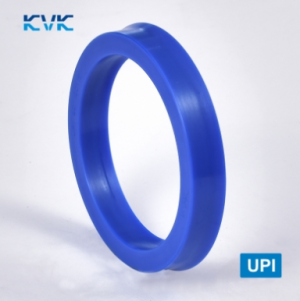

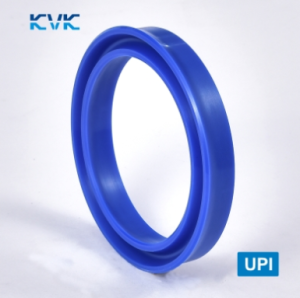

К-маншети за бутало и прът тип UPI
Типът UPI може да се използва за уплътнение на буталото и буталния прът. Този тип уплътнение има голямо напречно сечение и може да се използва за широк спектър от операции. Използваният полиуретанов материал KVK има добра устойчивост на износване. Серията UPI има пълна система за спецификация.
Приложения:
Работно налягане: ≤32MPa
Работна температура: стандартен тип -20℃～+80℃
Възвратно-постъпателна скорост: ≤0.5m/s бутало ≤1m/s бутален прът
Среда: Общо хидравлично масло на петролна основа, хидравлично водно гликолово масло
Масло, масло-водна емулсия хидравлично масло.
Забележка: За да се предотврати екструдиране, се препоръчва да се монтира задържащ пръстен в петата на уплътнението, когато се използва при налягания над 15MPa.
Инсталирайте:
Такива уплътнения трябва да имат аксиална хлабина (вижте колони h и H в таблицата). Може да се използва интегрално бутало. За да избегнете повреда на уплътнителния ръб, трябва да внимавате да избягвате остри ръбове по време на монтажа.
материал:
KVK полиуретанов материал, твърдост по Shore (SHA) 90°.
К-маншет за бутало и прът UPI 80x95x9 PU90 KVK до 320 bar KVK/China
Данни за продукта
Хидравличното уплътнение "UPI" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Ød=80 mm ; ØD=95 mm ; h=9 mm ; ØD1=94 mm ; HA=10mm ; HB=13 mm ; C=5 mm
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Производител:
Zhongxingshun Sealing Products Factory
В наличност 10 броя
К-маншет за бутало и прът UPI 40x52x10 PU90 KVK до 320 bar KVK/China
Данни за продукта
Хидравличното уплътнение "UPI" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Ød=40 mm ; ØD=52 mm ; h=10 mm ; ØD1=51 mm ; HA=11mm ; HB=14 mm ; C=4 mm
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Производител:
Zhongxingshun Sealing Products Factory
В наличност 10 броя
К-маншет за бутало и прът UPI 16x26x6 PU90 KVK до 320 bar KVK/China
Данни за продукта
Хидравличното уплътнение "UPI" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Ød=16 mm ; ØD=26 mm ; h=6 mm ; ØD1=25 mm ; HA=7 mm ; HB=9 mm ; C=2.5 mm
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Производител:
Zhongxingshun Sealing Products Factory
В наличност 20 броя
К-маншет за бутало и прът UPI 53x63x12 PU90 KVK до 320 bar KVK/China
Данни за продукта
Хидравличното уплътнение "К-маншет" е със симетричен дизайн и е подходящо както за бутало,така и за прът.
Ød=53 mm ; ØD=63 mm ; h=12 mm ; ØD1=62 mm ; HA=13 mm ; HB=16 mm ; C=4 mm
Материал: PU90
Обхват на приложение (следните гранични стойности не трябва да са налични едновременно):
Налягане: ≤ 320 bar, при налягане над 150 bar се препоръчва използването на опорен пръстен
Скорост: ≤ 0,5 m/s за бутало, ≤ 1,0 m/s за прът
Температура: -20°C ~ +80°C
Работна среда: минерални хидравлични масла и емулсии; неподходящо за екологично безопасни (био) масла
Производител:
Zhongxingshun Sealing Products Factory
В наличност 20 броя
