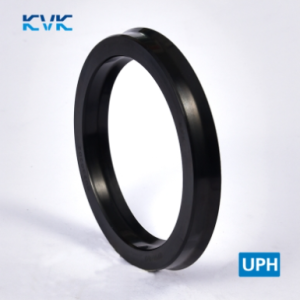

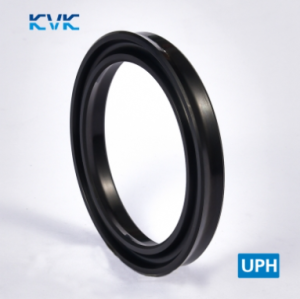

К-маншети за бутало и прът тип UPH

UPH е симетричен хидравличен уплътнител, който може да се използва както за  бутало, така и за бутален прът в хидравличния цилиндър. Този тип уплътнение има по-голямо напречно сечение и може да се използва за широк спектър от операции. Изработва се от нитрилен каучук или флуоркаучук, което осигурява по-широк диапазон от работни температури  и съответно, по-широк обхват на употреба.

Работно налягане: ≤320 bar. За да се предотврати екструдиране на уплътнението,  когато налягането е по-високо от 150 bar, се препоръчва употребата на опорен пръстен в основата на маншета, за да се подсигури по-голяма хлабина по време на нормална работа.

Работна температура:

Стандартен тип от материал NBR: -30°C ~ +100°C

Температуроустойчив тип от материал FKM: -10°C ~ +150°C

Възвратно-постъпателна скорост: ≤0.5 m/s

Работна среда:
NBR -  минерални хидравлични масла, водно-гликолни хидравлични масла, емулсии
FKM – минерални хидравлични масла, хидравлични масла с фосфатен естер

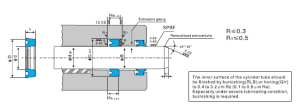

Монтаж:
Този тип уплътнение трябва да има аксиална хлабина (моля, вижте размери h и H). За да се предотврати повреда на уплътнителния ръб, избягвайте използването на остри ръбове по време на монтажа.
